(ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-3, ДСТУ EN 50525-2-31)
| Номінальна змінна напруга, кВ | 0,45/0,75 |
| Кількість струмопровідних жил, од | 1 |
| Розмір перерізу, мм2 | 0,5 – 240 |
| П | В | 3 | нг | LS/(нгд) | 1x10 |
| провід | ізоляція із ПВХ-пластикату | гнучка жила | нерозповсюджує горіння при груповому прокладанні | низьке димогазовиділення при горінні та тлінні | кількість та номінальний переріз струмопровідних жил |
| ПВ3 | Для поодинокого прокладання у приміщеннях та кабельних спорудах для монтажу електричних ланцюгів на об’єктах де можливі значні вигини проводу за відсутності небезпеки механічних навантажень. Не розповсюджує горіння при одиночному прокладанні |
| ПВ3нг | Аналогічно проводам ПВ3, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння проводу при груповій прокладці (у пучках) |
| ПВ3нг-LS | Аналогічно проводам ПВ3нг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні |
Кількість жил та іх номінальний переріз |
||
| Марка кабелю | Кількість жил | Переріз основних жил, мм2 |
| ПВ3, ПВ3нг, ПВ3нг-LS | 1 | 0,5 - 240 |
| Діапазон робочих температур,°С: | від -40 до +50 |
Склад додаткових маркувальних даних згідно вимог ДСТУ 4809: |
|
| Температура прокладання та монтажу кабелю, не нижче,°С: | -15 |
- без індексів «нг» та «нг-LS» |
ПБ 100000000 |
| Відносна вологість повітря кабелю при температурі до +35°С, %: | до 98 |
- з індексом «нг» |
ПБ 120000000 |
| Мінімальний радіус вигину при прокладанні кабелю: | 3 зовнішніх діаметрів | - з індексом «нг-LS» | ПБ 122111000 |
| Гарантійний термін: | 3 роки | Термін служби: | 15 років |
| Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу |
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю. |
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару. |
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах. |
|
Кількість та номінальний переріз жил, мм2 |
Номінальні зовнішні розміри, мм |
Розрахункова маса 1 км виробу, кг | |
| ПВ3 | ПВ3нг, ПВ3нг-LS | ||
| 0,5 | 2,13 | 8,32 | 9,09 |
| 0,75 | 2,38 | 11,24 | 12,13 |
| 1,0 | 2,46 | 13,40 | 14,34 |
| 1,5 | 2,92 | 19,18 | 20,49 |
| 2,5 | 3,59 | 30,37 | 32,24 |
| 4,0 | 4,12 | 45,66 | 47,89 |
| 6,0 | 4,74 | 64,29 | 67,09 |
| 10 | 6,56 | 112,45 | 117,38 |
| 16 | 7,70 | 163,37 | 169,32 |
| 25 | 9,87 | 263,17 | 272,40 |
| 35 | 10,92 | 351,25 | 361,60 |
| 50 | 12,95 | 500,60 | 514,94 |
| 70 | 15,45 | 682,87 | 700,32 |
| 95 | 18,35 | 959,41 | 983,18 |
| 120 | 19,40 | 1175,21 | 1200,48 |
| 150 | 22,67 | 1508,46 | 1541,78 |
| 240 | 27,08 | 2285,10 | 2333,66 |
| Примітка 1. Значення, які наведені в даній таблиці, відповідають специфікаціям виробника та вказані тільки для інформаційних цілей і не гарантуються. Можливі технічні зміни. | |||
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання

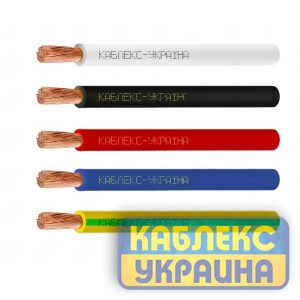

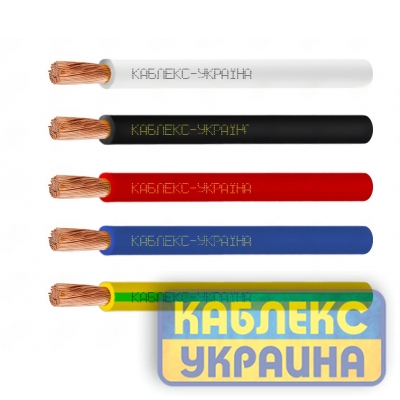

| Виробник | КАБЛЕКС УКРАЇНА |
| Тип кабелю | ПВ-3 нг-LS |
| Кількість жил | 1 |
| Площа перетину жили | 150.0 мм² |
| Матеріал струмопровідної жили | Мідь |
| Тип жили | Багатожильний |
